Danh mục sản phẩm
Hỗ trợ tư vấn
Hotline
0917868607
0917868607
Thời gian làm việc
Giờ mở cửa: 8h00 - 21h00
Giờ mở cửa: 8h00 - 21h00
Hỗ trợ online 0907868456
Sản phẩm liên quan
Thép Tấm 65Mn/ Thép Hợp Kim Mangan 65Mn Cường Độ Cao
Xem thêm
THÉP TẤM HARDOX CẮT LAZE THEO QUY CÁCH
Xem thêm
THÉP TẤM HARDOX450 HARDOX500 CẮT BÁN LẺ
Xem thêm
Mua thép tấm a516 giá ưu đãi, đảm bảo chất lượng tốt
Xem thêm
Thép tấm chịu mài mòn 65Mn - cường độ thép 65Mn
Xem thêm
Thép tấm 42CrMo4 chống ăn mòn, có độ bền cao
Xem thêm
Thép tấm SCM440 - Thép nhập khẩu chất lượng hàng đầu
Xem thêm
Địa chỉ cung cấp thép tấm S50C giá ưu đãi, chất lượng tốt
Xem thêm

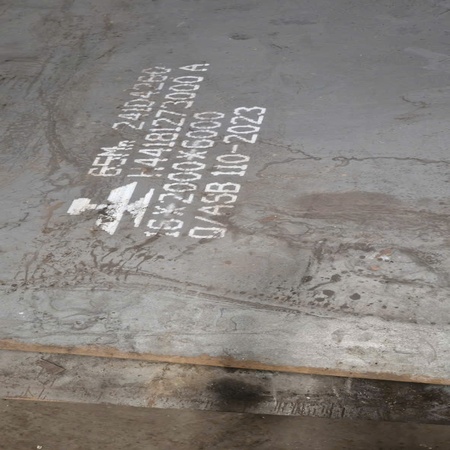

THÉP CHỊU MÀI MÒN/ THÉP LÀM DAO CHẤN 65MN 65G 65X 65CR
THÉP CHỊU MÀI MÒN/ THÉP LÀM DAO CHẤN 65MN 65G 65X 65CR là thép tấm lò xo được sản xuất theo tiêu chuẩn GB của Trung Quốc. Độ bền kéo, độ cứng, độ đàn hồi thì cao hơn thép 65R, nhưng có điểm yếu là nhạy cảm với nhiệt độ cao, dễ dàng sản sinh ra hiện tượng nứt, đứt và giòn. Thép ủ thì tốt cho tính hàn, tạo hình lạnh cho nhựa thì thấp, tính hàn.
THÉP CHỊU MÀI MÒN/ THÉP LÀM DAO CHẤN 65MN 65G 65X 65CR là thép tấm hàm lượng carbon cao được sử dụng trong sản xuất lò xo phẳng tiết diện nhỏ, lò xo tròn, đồng hồ, vv Nó cũng có thể được sử dụng để sản xuất vòng lò xo, lò xo van, giảm xóc, lau sậy và lò xo phanh.
Gọi ngay
Thông tin chi tiết
THÉP CHỊU MÀI MÒN/ THÉP LÀM DAO CHẤN 65MN 65G 65X 65CR
THÉP CHỊU MÀI MÒN/ THÉP LÀM DAO CHẤN 65MN 65G 65X 65CR là thép tấm lò xo được sản xuất theo tiêu chuẩn GB của Trung Quốc. Độ bền kéo, độ cứng, độ đàn hồi thì cao hơn thép 65R, nhưng có điểm yếu là nhạy cảm với nhiệt độ cao, dễ dàng sản sinh ra hiện tượng nứt, đứt và giòn. Thép ủ thì tốt cho tính hàn, tạo hình lạnh cho nhựa thì thấp, tính hàn.
THÉP CHỊU MÀI MÒN/ THÉP LÀM DAO CHẤN 65MN 65G 65X 65CR là thép tấm hàm lượng carbon cao được sử dụng trong sản xuất lò xo phẳng tiết diện nhỏ, lò xo tròn, đồng hồ, vv Nó cũng có thể được sử dụng để sản xuất vòng lò xo, lò xo van, giảm xóc, lau sậy và lò xo phanh.
Mác thép tương đương: 65G( 65T )
|
Mỹ |
Đức |
Anh |
Trung Quốc |
Bulgary |
Ba lan |
|
|
|
BS |
GB |
BN |
PN |
|
1066 |
66MN4 |
080A67 |
65MN |
65G |
65G |
Dạng cung ứng của thép 65G (65Г)
|
Định danh tính chất cơ lý |
|
|
sв |
– Tensile strength , [MPa] |
|
sT |
– Yield stress, [MPa] |
|
d5 |
– Độ dãn dài cụ thể tại điểm đứt gãy , [ % ] |
|
y |
– Giảm diện tích , [ % ] |
|
KCU |
– Thử nghiệm va đập , [ kJ / m2] |
|
HB |
– Brinell hardness , [MPa] |
|
TÍNH CHẤT CƠ LÝ |
|
|
T |
– Thử nghiệm nhiệt , [Grade] |
|
E |
– Young modulus , [MPa] |
|
a |
– Hệ số mở rộng tuyến tính (phạm vi )20o – T ) , [1/Grade] |
|
l |
– Hệ số điều kiện nhiệt , [Watt/(m·Grade)] |
|
r |
– Density , [kg/m3] |
|
C |
– Nhiệt dung riêng ( range 20o – T ), [J/(kg·Grade)] |
|
R |
– Điện trở kháng , [Ohm·m] |
|
Khả năng hàn: |
|
|
Không giới hạn |
-quá trình hàn được thực hiện mà không cần làm nóng hoặc giá nhiệt |
|
Hàn có giới hạn |
– hàn có thể được nung nóng lên đến cấp 100-120 và quá trình đốt nóng tiếp theo |
|
Hàn cứng |
– đạt được chất lượng hàn cần các hoạt động bổ sung: gia nhiệt đến 200-300 lớp; sự nóng lên của ia ủ
|
THÀNH PHẦN HÓA HỌC
|
|
Thành phần nguyên tố % |
|||||||
|
Mác thép |
C |
Si |
Mn |
P (≤) |
S (≤) |
Cr (≤) |
Ni (≤) |
Cu (≤) |
|
0.62-0.70 |
0.17-0.37 |
0.90-1.20 |
0.030 |
0.030 |
0.25 |
0.35 |
0.25 |
|
TÍNH CHẤT CƠ LÝ THÉP TẤM 65Mn
|
|
|
||||
|
Mức thép |
Độ bền kéo |
Giới hạn chảy |
Độ dãn dài |
Giảm diện tích |
Brinell Hardness ≤ |
|
65Mn |
980 MPa |
≥785MPa |
≥8.0 |
≥30 |
302 HBW |
Mác thép tương đương
|
|
Thành phần hóa học % |
|
|
|||||||
|
Mác thép |
C |
Si |
Mn |
P (≤) |
S (≤) |
Cr |
Ni (≤) |
Cu (≤) |
Mo |
V |
|
0.62-0.70 |
0.17-0.37 |
0.90-1.20 |
0.030 |
0.030 |
≤ 0.25 |
0.35 |
0.25 |
– |
– |
|
|
1065 |
0.60-0.70 |
|
0.60-0.90 |
0.040 |
0.050 |
– |
– |
(0.20) |
– |
– |
|
1075 |
0.70-0.80 |
|
0.40-0.70 |
0.040 |
0.050 |
– |
– |
(0.20) |
– |
– |
|
1095 |
0.90-1.03 |
|
0.30-0.50 |
0.040 |
0.050 |
– |
– |
(0.20) |
– |
– |
|
5160 |
0.56-0.61 |
0.15-0.35 |
0.75-1.00 |
0.035 |
0.040 |
0.70-0.90 |
– |
(0.30) |
– |
– |
|
SK5 |
0.80-0.90 |
0.10-0.35 |
0.10-0.50 |
0.030 |
0.030 |
0.30 |
0.25 |
0.25 |
– |
– |
|
8Cr13Mov |
0.70-0.80 |
1.00 |
1.00 |
0.040 |
0.030 |
13.00-14.50 |
0.60 |
|
0.10-0.30 |
0.10-0.25 |
Nhiệt luyện
Luyện thép tại nhiệt độ: 830±20 °C (làm lạnh trong dầu)
Nhiệt độ ram: 540±50 °C
Tiến trình ủ thép: ủ thép tại nhiệt độ 860 ± 10 °C, giữ nhiệt 45-60 phút, làm lạnh trong lò 750 ± 10 °C, cách nhiệt 3-3.5h, sau đó làm lạnh trong lò tới 650-660 °C, và sau đó làm nguội ra khỏi lò hoặc đưa vào hố cách nhiệt làm lạnh chậm.
Thép tấm chống mài mon 65G được sử dụng chủ yếu trong công nghệ sản xuất băng chuyền trong nhà máy xi măng, nhà máy điện cũng như chế tạo thiết bị cơ khí như gàu múc, xe tải…
THÉP TẤM 65G
|
Mác thép |
65G ( 65Г ) |
|
Mác thép thay thế |
70, У8А, 70Г, 60С2А, 9ХС, 50ХФА, 60С2, 55С2 |
|
Định danh |
Thép kết cấu lò xo |
|
|
|
Thành phần hóa học thép tấm 65G (65Г )
|
|
C |
Si |
Mn |
Đăng ký nhận báo giá sắt thép
|
