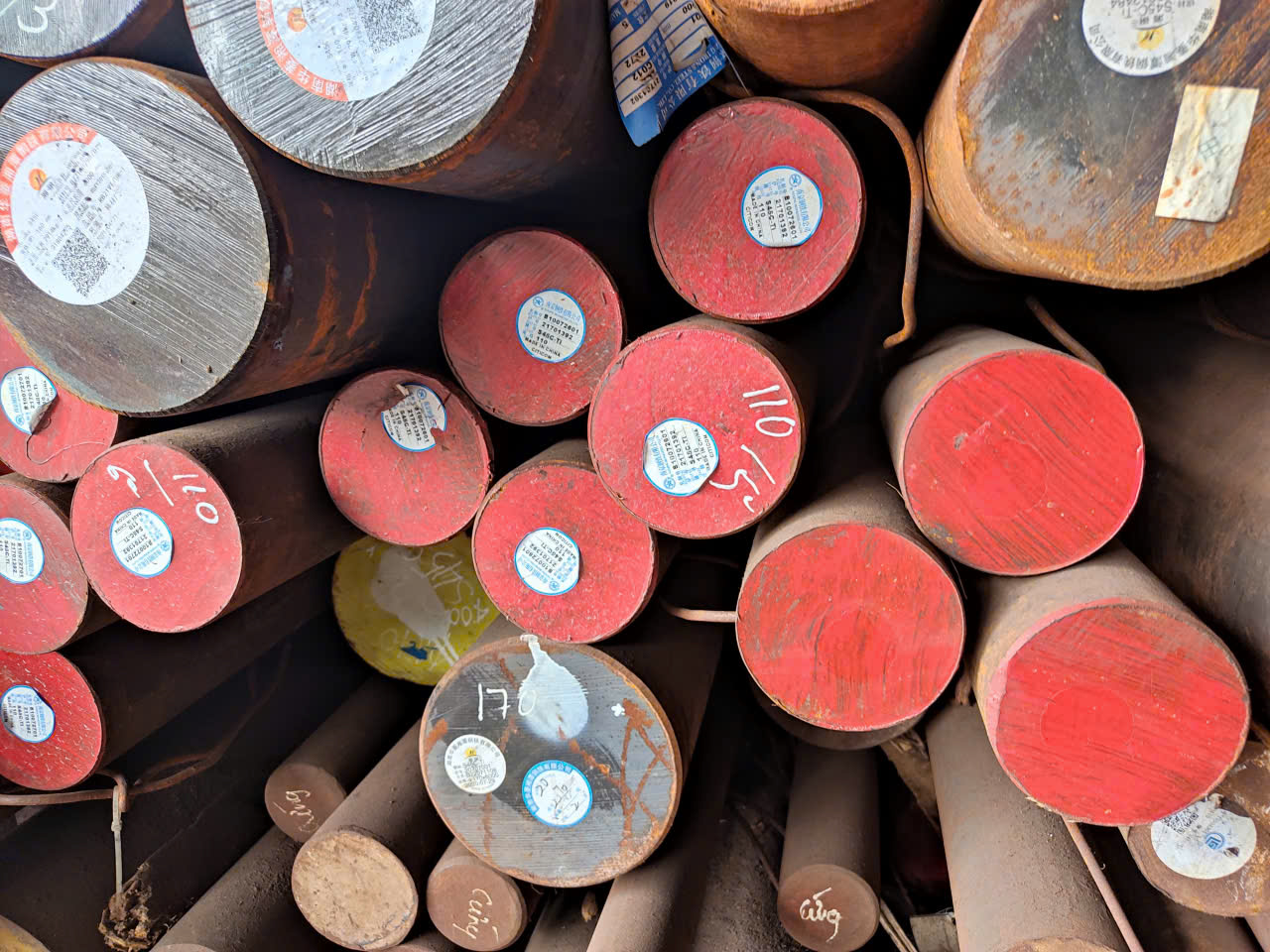

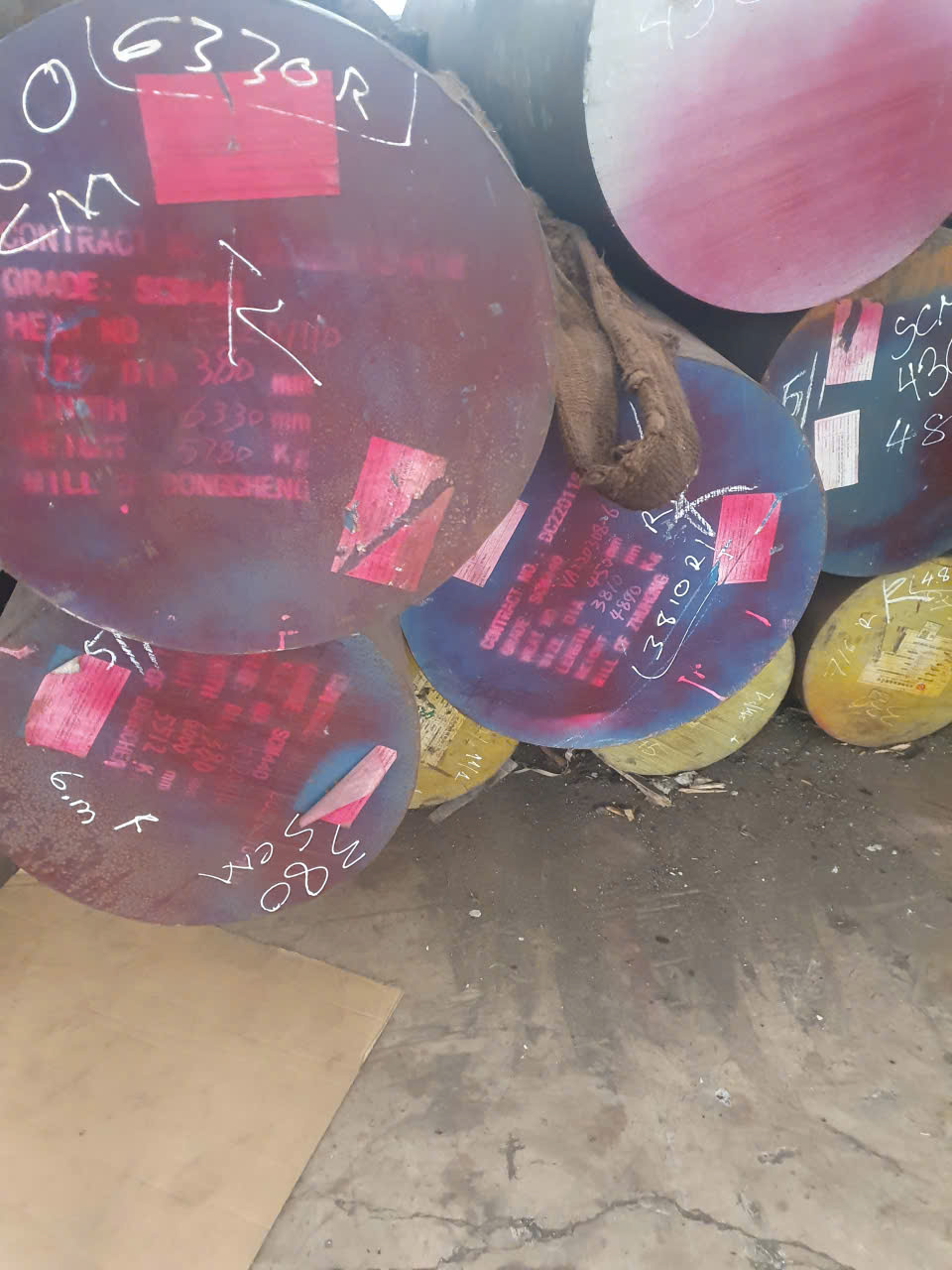

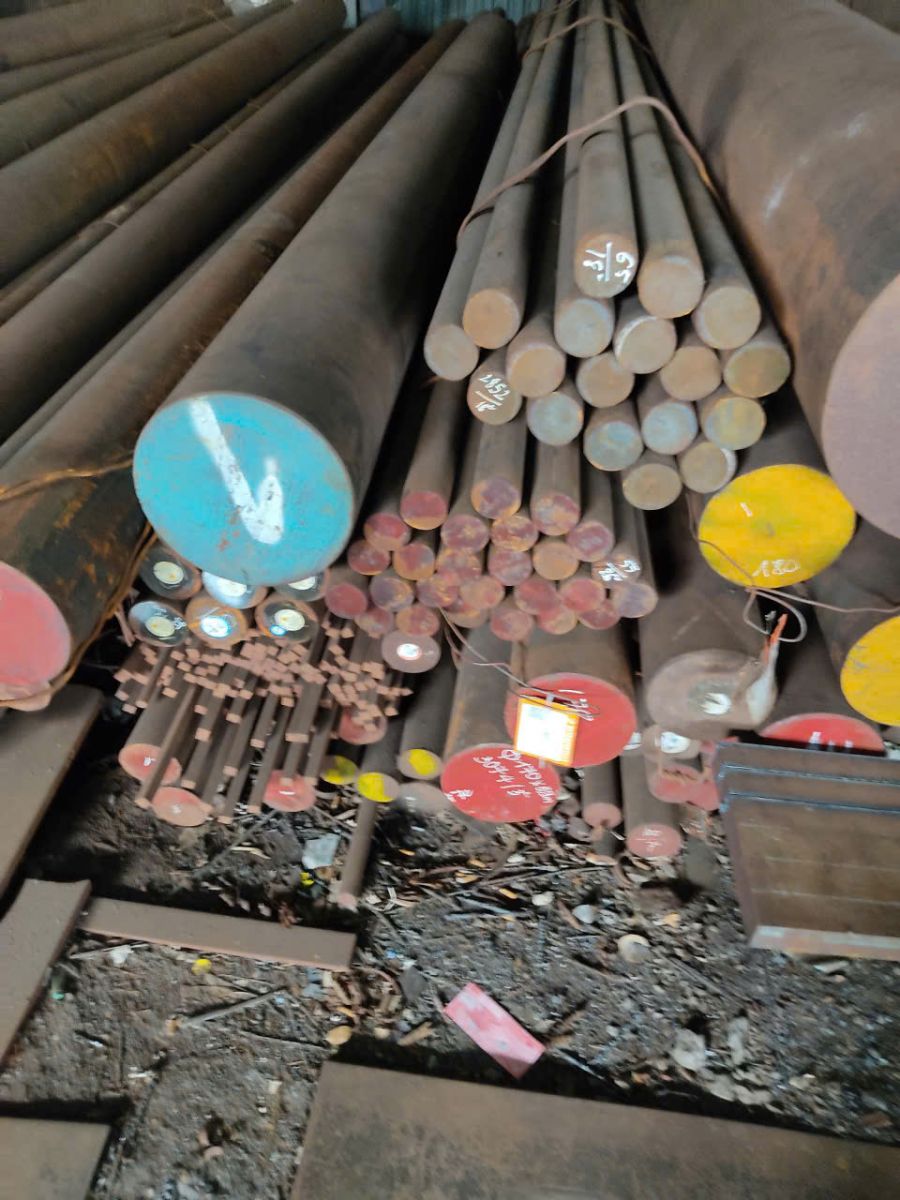

THÉP TRÒN ĐẶC PHI 185 (C45)/ THÉP THANH TRÒN D185 S45C

THÉP TRÒN ĐẶC PHI 185 C45 THÉP THANH TRÒN D185 S45C,, là thép có hàm lượng carbon trung bình không hợp kim, cũng gọi là thép carbon cơ khí chế tạo thông thường.
Thép S45C có sức bền kéo trung bình, tốt cho chế tạo và tăng cường các tính chất cơ lý riêng. Có sức bền kéo 570 – 700 Mpa, độ cứng 170 -210 HB. Thép S45C thích hợp cho việc sản xuất bộ phận bánh răng, bulong, trục bánh xe, chìa khóa, đinh tán…

Gọi ngay

Thông tin chi tiết

Ứng dụng:
Thép tròn đặc S45C được sử dụng rộng rãi trong tất cả các ngành công nghiệp sử dụng đòi hỏi nhiều sức bền kéo và chịu mài mòn, chống oxi hóa hơn so với thép nhẹ carbon thấp, sử dụng cho các trục, bu lông, trục khuỷu, thanh xoắn, bánh răng ánh sáng, thanh điều hướng, trục chuyển động, ốc vít, rèn, lốp bánh xe, trục, liềm, rìu, dao, búa, máy khoan gỗ

Mác thép tương đương

Quốc gia	Mỹ	Anh	Nhật	Úc
Tiêu chuẩn	ASTM A29	EN 10083-2	JIS G4051	AS 1442
Mác thép	1045	C45/1.1191	S45C	1045

Thành phần hóa học

Tiêu chuẩn	Mác thép	C	Mn	P	S	Si	Ni	Cr
ASTM A29	1045	0.43-0.50	0.60-0.90	0.04	0.050	-	-	-
EN 10083-2	C45/1.1191	0.42-0.50	0.50-0.90	0.03	0.035	0.04	0.4	0.4
JIS G4051	S45C	0.42-0.48	0.60-0.90	0.03	0.035	0.15-0.35	-	-

Tính chất cơ lý

Tính chất cơ lý trong điều kiện nhiệt luyện

OD (mm)	Độ dày t (mm)	0.2 % Giới hạn chảy (N/mm2)	Độ bền kéo (N/mm2)	Độ dãn dài A5 (%)	Giảm diện tích Z (%)
<16	<8	min. 490	700-850	min. 14	min. 35
<17-40	<8<=20	min. 430	650-800	min. 16	min. 40
<41-100	<20<=60	min. 370	630-780	min. 17	min. 45

Tính chất cơ lý trong điều kiện đặc biệt

OD (mm)	Độ dày t (mm)	0.2 % Giới hạn chảy (N/mm2)	Độ bền kéo (N/mm2)	Độ giãn dài A5(%)
<16	<16	min. 390	min. 620	min. 14
<17-100	<16<=100	min. 305	min. 305	min. 16
<101-250	<100<250	min. 275	min. 560	min. 16

Rèn thép tròn đặc S45C
Nhiệt độ rèn thép : 850-1200oC.
Quá trình nhiệt luyện

Rèn hoặc cuốn nóng:	1100 – 850°C
Tiêu chuẩn hóa:	840 – 880°C/nhiệt thường
Ủ mềm:	680 – 710°C/lò luyện
Làm cứng:	820 – 860°C/nước, dầu
Ủ:	550 – 660°C/không khí
